通风蝶阀的特征与电动通风蝶阀的工作原理是怎样的

通风蝶阀在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。一般常用可分为：手动（气动、电动）翻板阀。

通风蝶阀产品特点

1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响 二、用途： 本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

结构特点：本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

手动（气动、电动）翻板阀工作原理：

1、手动（气动、电动）翻板阀的工作原理：通过电磁脉冲阀控制气缸来实现操控，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。

2、电动蝶阀的工作原理：由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。

3、手动蝶阀的工作原理：通过手摇柄带动涡轮蜗杆来实现操控，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。

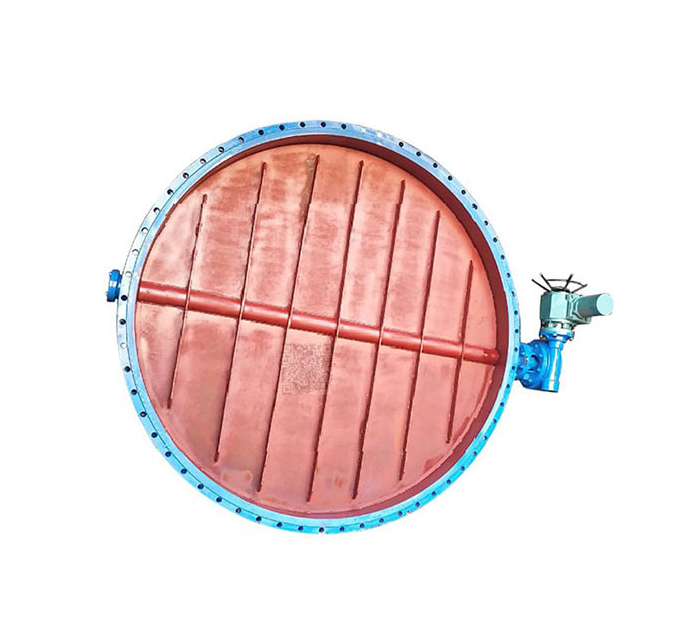

电动通风蝶阀工作原理：本蝶阀由电动机带动驱动执行机构，使蝶板在90°范围内自由转动以达到启闭或调节介质流量的目的。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
