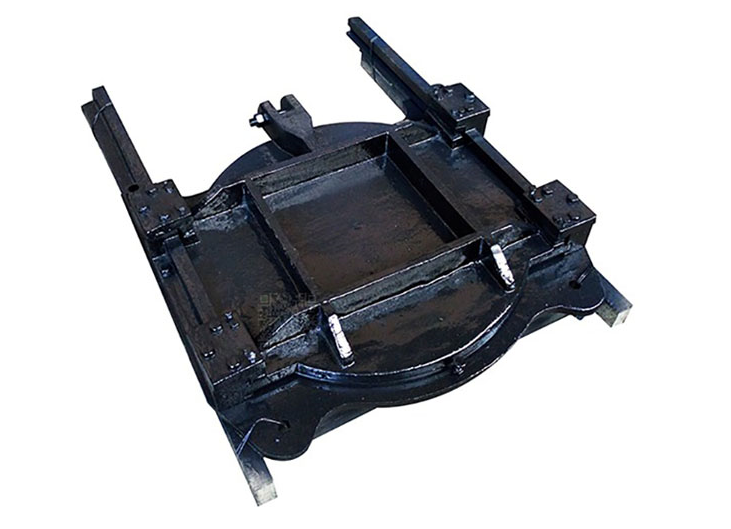

铸铁镶铜闸门技术参数

铸铁镶铜闸门技术参数

适用范围：常用于给水、排水、引水、防汛等水利工程。

形式及结构：

1、形式：明杆式铸铁镶铜闸门；

2、结构：本设备主要由手电两用启闭机、铸铁闸门（门框、闸板、闸杆）楔紧装置、密封座、吊耳等部件组成。密封面上镶有铜嵌条，保证了密性和耐久性，久用磨损后，并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好，安装、调整、使用、维护方便、性能可靠等特点。

主要技术参数

工作场所：室外；

介质及PH值：污水、泥（4-10）；

安装形式：附墙式、上开式。

其它参数见下述附表

主要零部件

铸铁镶铜闸门主要材质：

门板：HT200铸铁

门框：HT200铸铁

密封圈：ASTM54400锡青铜

楔紧块：HT200铸铁

门杆(螺杆或接杆)：ASTM420不锈钢

传动螺母：ASTM54400锡青铜

护罩、螺栓、螺母、垫圈和基础螺栓：不锈钢321

防腐

1、不锈钢部件酸洗钝化后喷涂不锈钢保护漆，非金属材料不涂防腐涂料。

2、传动部位接触面涂防锈油脂保护。

3、碳钢部件（传动部件除外）均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆，外罩面漆。

4、涂层均匀、光亮完整，没有粗糙不平，漏漆等现象。漆膜牢固，无剥落、裂纹等缺陷。

测试

1、所有闸门及电动启闭机在制造与装配后，以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、制造时的部件与工艺检查，制造后性能测试及油漆工作的检查与测试。

2、各项测试工作在我公司进行并由业主代表到场。

3、闸门、门框及框架取得试棒的化学成份分析验证其成份。

4、我公司将提供所有闸门杆材料试验证明。

5、校核启闭机的所有功能，并进行常规试验。

6、闸门检验后将门板与门框组成整体后包装及运输。
