配水闸阀的结构描述及安装

配水闸阀的结构描述

1、配水闸阀由控制台，连杆，阀杆，闸阀和短管等组件组成。

2、手动操作PZ-1控制台。固定手轮和螺母，然后旋转手轮上下移动导螺杆。螺母的底部是一个球，以减少旋转过程中的阻力。PZ-II型使用小型电动机作为动力源，而不是手动操作，并实现了方便，高速的远程控制。

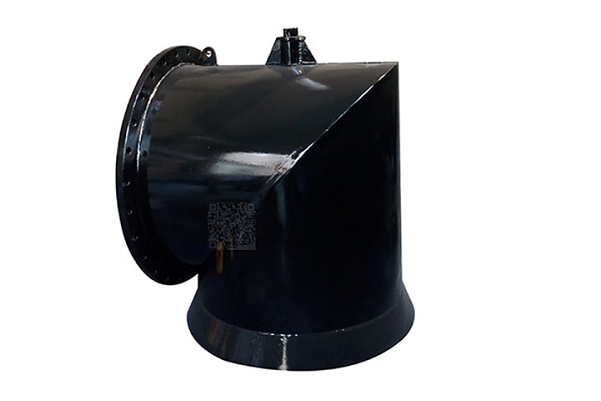

3、闸阀由阀体和阀盘组成。阀体是一个焊接件，在底部带有一个锥形密封环，形成了阀盘和密封件。阀盘由焊接零件和橡胶垫组成，它们通过螺栓组件连接到阀杆，以确保阀的密封性能。

4、短管用于填充分配井的壁，并且是焊接件。

5、连杆的长度由分配井的底板和泵室底板之间的高度差确定。本手册指定了四个等级：5米，4.5米，4米和3.5米。用户还可以根据实际安装高度确定连杆的长度。

配水闸阀的安装

1、在存放本产品期间，必须在控制台的螺丝上涂上防锈油脂，以防止日晒雨淋。阀门零件必须不含油脂，以防止橡胶老化和变质。

2、填充井壁时，预留一个短管孔和一个通道钢孔以支撑闸阀，并在泵室地面上预留一个用于控制台的底孔。

3、连接闸阀的法兰和短管（中心处有橡胶垫圈），将短管插入预留的孔中，与闸阀的裸露杆保持垂直，然后固定并支撑它。槽钢。

4、安装控制台后，根据本手册中要求的尺寸抬起丝杠。

5、检查阀杆和螺杆之间的连接，安装连杆，检查垂直度，并固定控制台和短管。

6、拆下阀杆卡环，并检查整个机构的操作是否灵活。

7、对于PZ-II型，必须经常在涡轮箱中添加润滑脂。
