铸铁镶铜闸门结构说明

铸铁镶铜闸门从一开始使用于给排水工程推广至市政工程、农田水利工程。因其具有良好的耐腐蚀，止水密封好，安装简单，使用寿命长，维护简单等特点也逐渐使用中小型水利工程。特别是低水头涵闸工程中使用铸铁闸门较为方便，现已经得到广泛使用。

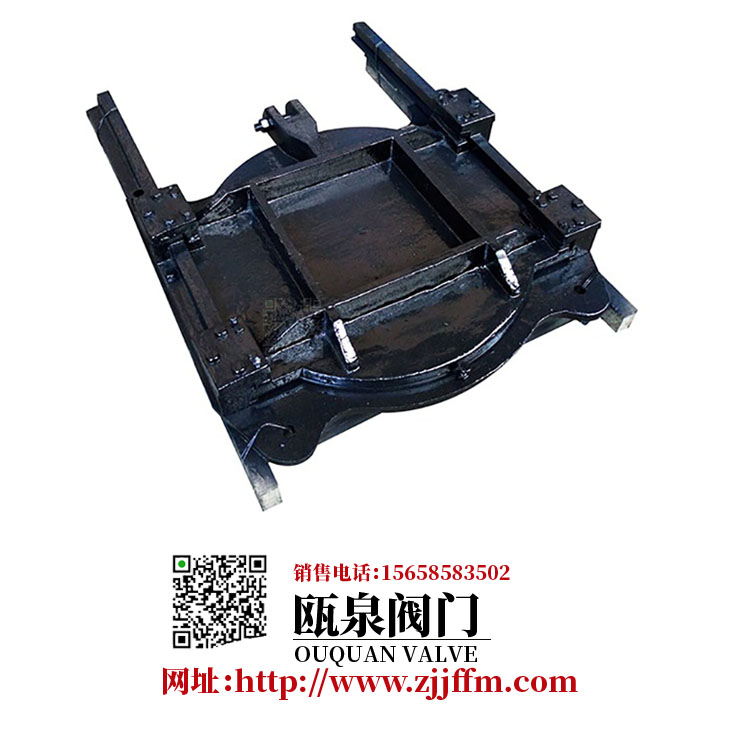

铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、止水密封条等部件组成。

1、门框由铸铁材料整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。

2、门体为整体铸造的方形平板，并在迎水面自带“#”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间。门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端设有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线，吊耳的销轴孔用馕床加工。为减少门体上下运行时的摩擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

3、导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

4、楔紧装置:为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。
